共轴大口径主次抛物面镜组合

产品详情

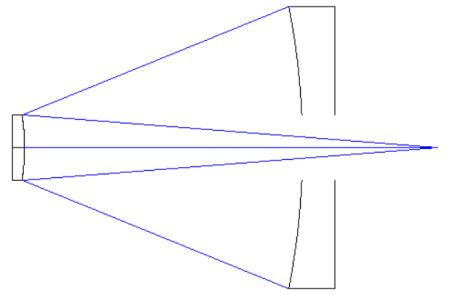

共轴大口径非球面主次抛物面组合(或抛物面+双曲面)

采用传统手修方式,加工大口径的K9(K4或微晶玻璃)抛物面、双曲面,使用刀口仪检测,加工精度高,口径可以做到900mm以内; 面型精度可以达到1/40λ以内;通过高精度平行光管,采用组合加工方式,确保主次镜组合系统像质良好;使用刀口仪检测,光点尺寸可以控制在0.02mm以内;也可以加工无焦扩束系统,即平行光进,平行光出,倍率可根据客户需要设计。

Coaxial Aspherical(Paraboloid  Paraboloid / Paraboloid  Hyperboloid) Mirrors

    常规K9、K4、微晶玻璃;
直径公差+0.0/-0.15mm
主、次镜直径大小≤900mm
主、次镜组合抛物面+抛物面/抛物面+双曲面
    主次镜成像/无焦系统
焦距值公差±2%
通光孔径≥90%
RMS局部误差1/40λ
    0.02mm
表面光洁度60-40
    0.25 mm × 45°
    金属反射膜/介质反射膜
